一、總輻射記錄儀產品簡介

FT-BF1總輻射記錄儀是一款高集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

該設備免調試，可快速布置，適用于各類應急氣象短期觀測、移動氣象監測等氣象數據的獲取。廣泛運用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽輻射能量的測量。

本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求。

本產品符合中國氣象最新標準《GB∕T 19565-2017總輻射傳感器》要求。

二、總輻射記錄儀產品特點

1.體積小，可移動，方便到不同環境進行監測

2.全封裝，安裝便捷，操作簡單，單人徒手可安裝

3.GPRS聯網

4.可與移動端設備連接，隨時隨地可查看檢測數據

5.支持modbus485傳感器擴展

6.內置大容量鋰電，超長待機

7.支持MQTT物聯網協議傳輸

8.配套物聯網數據展示、存儲、分析平臺

三、總輻射記錄儀技術指標

1.內置接口

modbus485接口：GX-12-4P航空插頭，輸出供電電壓12V

設備配置接口：GX-12-4P航空插頭，輸入電壓5V

采集器供電接口：GX-12-3P航空插頭，輸入電壓5V，帶RS232輸出

2.供電

內置鋰電池供電：DC12V±0.5V峰值電流10A

鋰電池：12000maH DC10.8-12.6V

工作時長：持續24*9小時（9日）

充電器：12.6V/5A

3.參數

工作環境：-10~+45℃，濕度≤100%無凝露

通信方式：支持modbus485，支持RS232數據輸出

工作電流：＜170mA

外置傳感器協議：modbus485

外置傳感器最大數量：5

外置傳感器電壓：12V

數據上傳間隔：30s-65535s

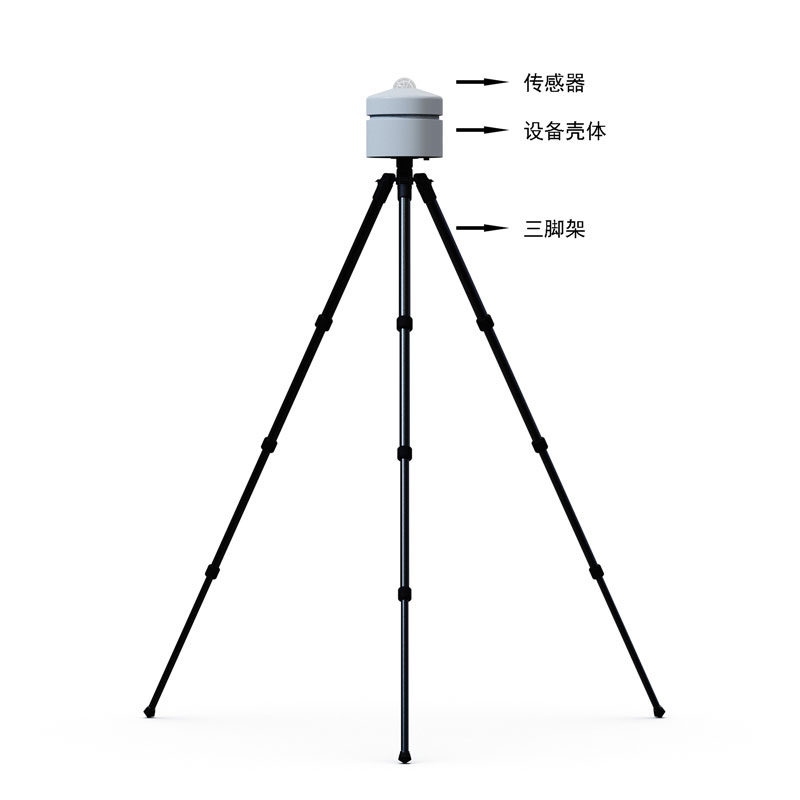

四、總輻射記錄儀產品結構圖

五、總輻射記錄儀產品尺寸圖

六、總輻射記錄儀上位機軟件介紹

1.PC單機版數據接收、存儲、查看、分析軟件

2.支持串口數據接收、處理、展示

3.支持json字符串、modbus485等通信方式

4.可自設置存儲時間，modbus485采集模式下可自設置采集時間

5.支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6.支持數據后處理功能

7.支持外置運行javascript腳本

七、總輻射記錄儀安卓APP介紹

1.安卓單機版數據接收、存儲、查看、分析軟件

2.支持藍牙數據接收

3.手機休眠后軟件后臺接收、處理

4.json數據自動添加設備，modbus設備支持掃碼添加設備

5.支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6.支持數據后處理功能

7.支持外置運行javascript腳本

八、總輻射記錄儀云平臺介紹

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持數據曲線分析

8.支持數據導出表格形式

9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持數據后處理功能

11.支持外置運行javascript腳本
